ไฟฟ้ากระแสสลับ เบื้องต้น

แหล่งกำเนิดไฟฟ้ากระแสสลับ
ไฟฟ้ากระแสสลับ (Alternating current) เป็นกระแสไฟฟ้าที่เกิดจากการเคลื่อนที่ของอิเล็กตรอนจากแหล่งจ่ายไฟไปยังอุปกรณ์ไฟฟ้าใดๆโดยมีการเคลื่อนที่กลับไปกลับมาตลอดเวลา สำหรับแหล่งจ่ายไฟนั้นมาจากเครื่องกำเนิดไฟฟ้ากระแสสลับชนิดหนึ่งเฟสหรือเครื่องกำเนิดไฟฟ้ากระแสสลับชนิดสามเฟส

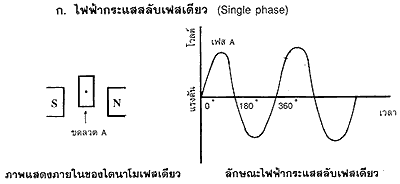

1. ไฟฟ้ากระแสสลับเฟสเดียว (Single Phase)

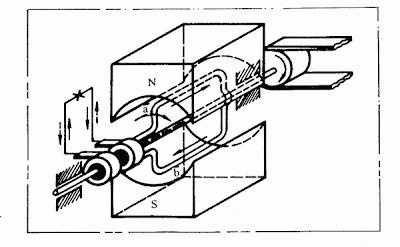

ลักษณะการเกิดไฟฟ้ากระแสสลับ คือ ขดลวดชุดเดียวหมุนตัดเส้นแรงแม่เหล็ก เกิดแรงดันกระแสไฟฟ้า ทำให้กระแสไหลไปยังวงจร ภายนอก โดยผ่านวงแหวน และแปลงถ่านดังกล่าวมาแล้ว จะเห็นได้ว่าเมื่อออกแรงหมุนลวดตัวนำได้ 1 รอบ จะได้กระแสไฟฟ้าชุดเดียวเท่านั้น ถ้าต้องการให้ได้ปริมาณกระแสไฟฟ้าเพิ่มขึ้น ก็ต้องใช้ลวดวนำหลายชุดไว้บนแกนที่หมุน ดังนั้นในการออกแบบขดลวดของเครื่องกำเนิดไฟฟ้ากระแสสลับถ้าหากออกแบบดขดลวดบนแกนให้เพิ่มขึ้นอีก 1 ชุด แล้วจะได้กำลังไฟฟ้าเพิ่มขึ้น

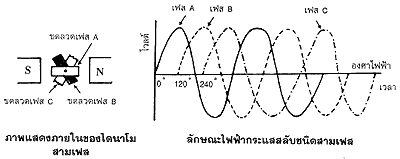

2. ไฟฟ้ากระแสสลับสามเฟส (Three Phase)
เป็นการพัฒนามาจากเครื่องกำเนิดไฟฟ้ากระแสสลับชนิดสองเฟส โดยการออกแบบจัดวางขดลวดบนแกนที่หมุนของเครื่องกำเนิดนั้น เป็น 3 ชุด ซึ่งแต่ละชุดนั้นวางห่างกัน 120 องศาทางไฟฟ้า ไฟฟ้ากระแสสลับที่ใช้ในบ้านพักอาศัย ส่วนใหญ่ใช้ไฟฟ้ากระแสสลับเฟสเดียว (SinglePhase) ระบบการส่งไฟฟ้าจะใช้ สายไฟฟ้า 2 สายคือ สายไฟฟ้า 1 เส้น และสายศูนย์ (นิวทรอล) หรือเราเรียกกันว่า สายดินอีก 1 สาย สำหรับบ้านพักอาศัยในเมืองบางแห่งอาจจะใช้เครื่องใช้ไฟฟ้าชนิดพิเศษ จะต้องใช้ไฟฟ้าชนิดสามเฟส ซึ่งจะให้กำลังมากกว่า เช่น มอเตอร์เครื่องสูบน้ำในการบำบัดน้ำเสียลิฟต์ของอาคารสูง ๆ เป็นต้น

การไหลของกระแสสลับกลับไปกลับมาครบ 1 รอบ เรียกว่า 1 ไซเคิล (Cycle) หรือ 1 รูปคลื่น และจำนวนรูปคลื่นทั้งหมดในเวลาที่ผ่านไป 1 วินาที เรียกว่า ความถี่ (Frequency) ซึ่งความถี่ไฟฟ้ามีหน่วยวัดเป็น รอบต่อวินาที หรือ รูปคลื่นต่อวินาที หรือไซเคิลต่อวินาที มีหน่วยย่อเป็น "เฮิรตซ์" (Hertz) สำหรับความถี่ไฟฟ้าในประเทศไทยเท่ากับ 50 เฮิรตซ์ สำหรับบางประเทศ เช่น สหรัฐอเมริกา จะมีค่า 60 Hz

ไฟฟ้ากระแสสลับที่มีรูปคลื่นของกระแสไฟฟ้าเพียง 1 รูปคลื่น เราเรียกว่า ไฟฟ้ากระแสสลับ 1 เฟส (Single phase) และถ้าเครื่องกำเนิดไฟฟ้ากำเนิดไฟฟ้าออกมาพร้อมกัน 2 รูปคลื่น เราก็เรียกว่า ไฟฟ้ากระแสสลับ 2 เฟส และถ้ามี 3 รูปคลื่น เราก็เรียกว่า ไฟฟ้ากระแสสลับ 3 เฟส ดังรูปเป็นไฟฟ้ากระแสสลับ 3 เฟส ซึ่งเรานิยมใช้กันอยู่ในปัจจุบันเพราะให้แรงดันไฟฟ้าได้ 2 ระดับคือ 380 โวลต์ และ 220 โวลต์ รูปคลื่นแต่ละรูปคลื่นเรียกว่า เฟส A เฟส B และเฟส C ตามลำดับ



แบตเตอรี่ เป็นแหล่งกำเนิดไฟฟ้าที่จ่ายแรงเคลื่อนไฟฟ้า (emf) ค่าสม่ำเสมอและมีค่าคงตัว ส่วนแหล่งกำเนิดไฟฟ้ากระแสสลับ (ac source)เป็นแหล่งกำเนิดไฟฟ้าที่จ่ายแรงเคลื่อนไฟฟ้า (emf) หรือแรงดันไฟฟ้า (Voltage) เปลี่ยนแปลงตามเวลา (ในรูปฟังก์ชัน sine ของ ωt )

คุณสมบัติของไฟฟ้ากระแสสลับ
1. สามารถส่งไปในที่ไกล ๆ ได้ดี กำลังไม่ตก
2. สามารถแปลงแรงดันให้สูงขึ้นหรือต่ำลงได้ตามต้องการโดยการใช้หม้อแปลง (Transformer)

อุปกรณ์ในวงจรไฟฟ้ากระแสสลับ
ตัวต้านทาน (Resistor : R) ค่าความต้านทานมีหน่วยเป็น โอห์ม (Ohm : Ω)
สัญลักษณ์ที่ใช้ในวงจร ตัวเก็บประจุ (Capacitor : C) ค่าความจุไฟฟ้ามีหน่วยเป็น ฟารัด (Farad :F)


สัญลักษณ์ที่ใช้ในวงจร




ขดลวดเหนี่ยวนำ (Inductor : L) ค่าความเหนี่ยวนำมีหน่วยเป็น เฮนรี (Henry : H)


สัญลักษณ์ที่ใช้ในวงจร
